螺栓預緊力測量案例
測量螺栓擰緊力，可選用我司環形測力傳感器FC-LW**-量程**。傳感器的輸出經放大器放大，輸出標準的0-10V（0-5V）或4-20mA模擬信號。

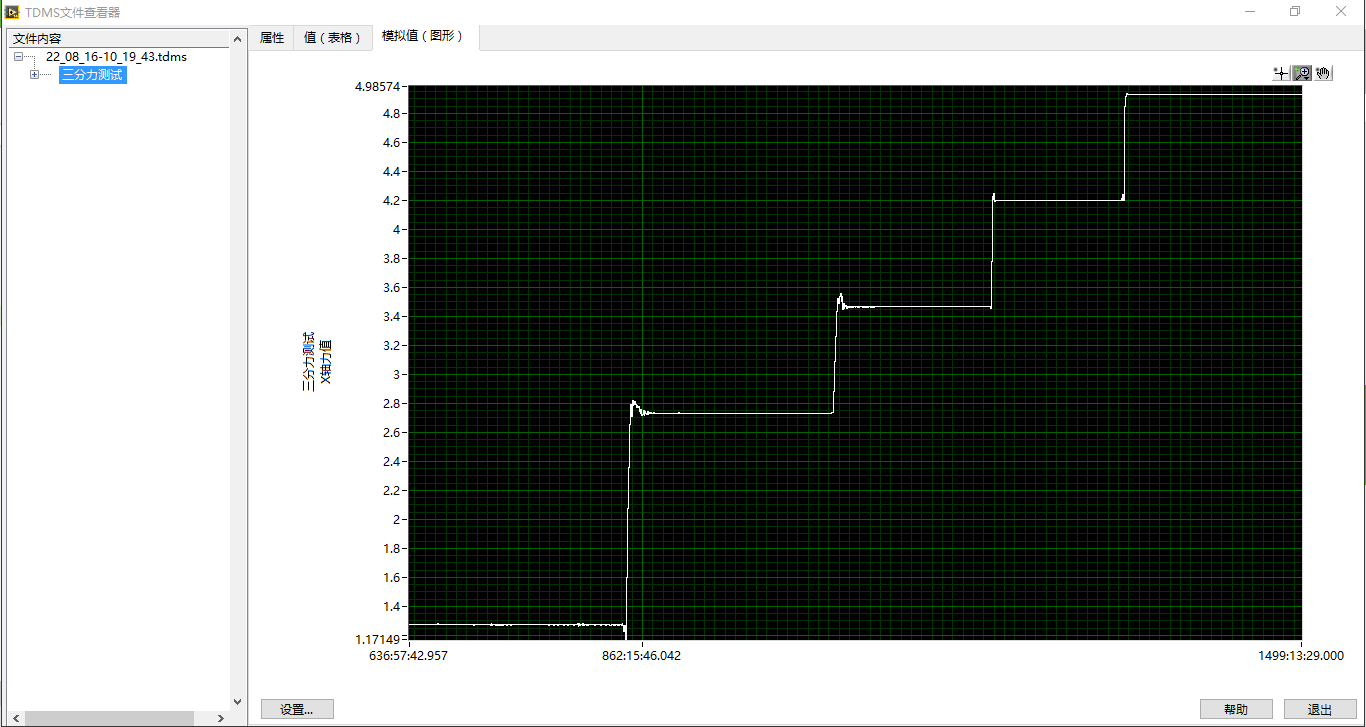

并且我司可提供多通道放大器，數采板卡以及數據采集系統軟件，通過USB連接到電腦界面，通過軟件實現多通道的曲線，數據表格存儲。

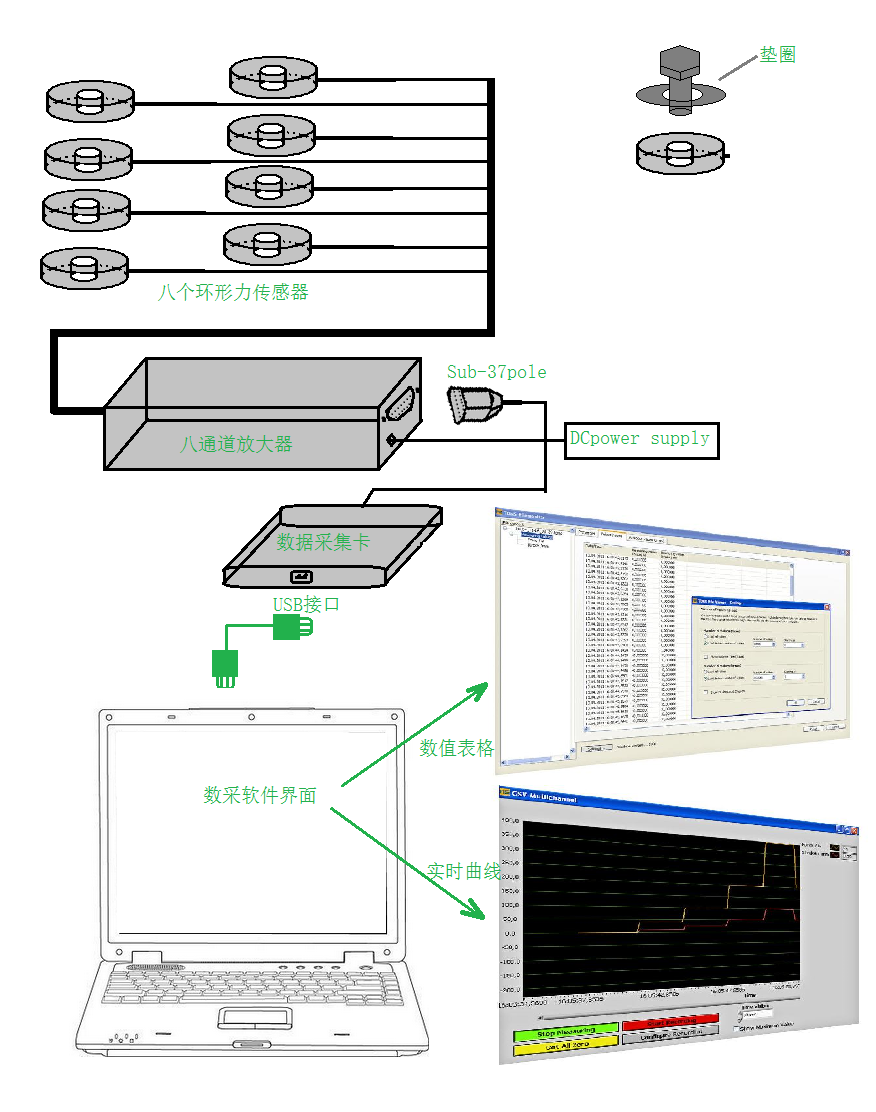

整體測試流程示意圖

傳感器及數據采集系統詳細情況請見附件：
附件一：環形力傳感器技術參數

序號	項目/Specification	鑒定結果/Value	單位/Unit
1	額定載荷/Capactiy	根據需求訂制	N
2	靈敏度/Rated Output	見出廠參數為準	mV/V
3	非線性/Nonlinearity	0.5	%F.S.
4	滯后誤差/Hyteresis	0.5	%F.S.
5	重復性/Repeatability	0.2	%F.S.
6	零點/Output in Zero	≤500	uV
7	輸入電阻/Input RES	350	±5Ω
8	輸出電阻/Output RES	350	±2Ω
9	絕緣電阻/Insulation RES	≥5000	MΩ
10	最大激勵電壓/ EXC. Voltage-MAX.	15 (推薦10VDC)	V DC
11	使用溫度/Operaing Rang	-20―+60	℃
12	允許過載/Safe Overload	150%
13	傳感器接線/Wires	+Exc:紅線/RED,-Ex:黑線BLK. +Out:綠線/GRN,-Out:白線/WHT
14	外形尺寸/Dimensions	根據需求訂制

附件二：多通道放大器
多通道應變式放大器，每個通道獨立可調，可與各種電阻應變式、陶瓷壓阻式、擴散硅壓阻式傳感器配套使用，實現對力、壓力、重量、位移、扭矩、液位等物理量轉換變送。配合多維力傳感器可以方便實現信號調理。
由電源12—24VDC供電，內部調理電路集成了多路直流穩壓電源5V（10V）給傳感器供電，并且集成多路放大電路，對各路傳感器輸入信號進行放大處理，輸出標準的0-10V（5V）或4-20mA模擬信號，供采集卡采集。

技術參數：

輸入信號	2mV/V(可調)
輸出信號	±5V，±10V，0-5V，0-10V
供電電源	12—24VDC
激勵電源	5V（10V）
橋路電阻	350Ω~5KΩ
線性度	0.05%
輸出帶寬	1000Hz
溫度對零點影響	0.05%FS/℃
溫度對滿量程的影響	0.05%FS/℃
負載能力	>50KΩ
工作溫度	-20℃~70℃
